主軸は立形マシニングセンタの心臓部であり、その性能は装置全体の加工精度、効率、品質に直接影響します。高速・高精度の加工では主軸が大量の熱を発生し、熱変形や工具の摩耗の促進、加工精度の低下を引き起こす可能性があります。したがって、立形マシニング センターの安定性とパフォーマンスを維持するには、効果的な主軸冷却システムが不可欠です。立形マシニングセンタのトップサプライヤーとして、立形マシニングセンタの主軸冷却システムとは何か、その重要性、主な種類について詳しくご紹介します。
スピンドル冷却システムの重要性
立形マシニングセンタでは主軸が高速回転し、軸受とモータとの摩擦により多量の熱が発生します。この熱が時間内に放散されないと、スピンドルの温度が継続的に上昇します。温度が上昇すると熱膨張が発生し、スピンドルおよび関連コンポーネントの寸法変化が生じます。この熱変形により機械加工プロセスに誤差が生じ、その結果、必要な精度基準を満たさない部品が生じる可能性があります。
さらに、高温によりスピンドルベアリングやその他のコンポーネントの摩耗が促進される可能性があります。過度の熱はベアリング内の潤滑油を劣化させ、潤滑性能を低下させ、摩擦や摩耗を増加させる可能性があります。これにより、ベアリングの耐用年数が短くなるだけでなく、メンテナンス費用と装置のダウンタイムも増加します。
効率的なスピンドル冷却システムにより、スピンドルの温度が効果的に制御され、寸法安定性が確保され、摩耗が軽減されます。これにより、部品の加工精度と表面品質が向上し、主軸と関連コンポーネントの耐用年数が延長され、立形マシニングセンタの全体的な性能と信頼性が向上します。
スピンドル冷却システムの主な種類
1. 水冷システム
水冷システムは、立形マシニングセンターで最も一般的に使用される主軸冷却方式の 1 つです。水を冷却剤として使用し、スピンドルからの熱を吸収して伝達するという原理に基づいて動作します。水冷システムの基本コンポーネントには、水タンク、ウォーターポンプ、冷却パイプ、熱交換器が含まれます。
ウォーターポンプは、冷却剤 (通常は不凍液と防食添加剤を加えた水) を水タンクからスピンドルの周りの冷却パイプを通して循環させます。クーラントがパイプを流れる際に、スピンドルによって発生した熱を吸収します。次に、加熱された冷媒は熱交換器に送られ、そこで熱を周囲環境に放出します。冷却後、冷却液は水タンクに戻り、再循環されます。
水冷システムの利点の 1 つは、その高い熱伝達効率です。水は比熱容量が比較的大きいため、比較的小さな温度上昇で大量の熱を吸収できます。これにより、水冷システムは高負荷の加工条件下でも主軸の温度を効果的に制御できます。
また、構造が比較的シンプルでコストが安いことも利点です。水冷システムのコンポーネントは比較的一般的で、設置と保守が簡単です。ただし、水冷システムにもいくつかの制限があります。たとえば、安定した水の供給と、冷却パイプの腐食やスケールを防ぐための適切な水処理が必要です。さらに、熱放散効率を確保するために、熱交換器を定期的に清掃する必要があります。
2. オイル冷却システム
油冷却システムは、油を冷却剤として使用してスピンドルを冷却します。水冷システムと同様に、オイルタンク、オイルポンプ、冷却パイプ、熱交換器で構成されます。オイルポンプはスピンドルの周りの冷却パイプを通してオイルを循環させ、スピンドルから発生する熱を吸収します。加熱されたオイルは熱交換器を通過して熱を放出し、再循環のためにオイルタンクに戻ります。
油冷却システムの主な利点の 1 つは、その良好な潤滑性能です。オイルはスピンドルを冷却するだけでなく、ベアリングやその他の可動部品を潤滑し、摩擦や摩耗を軽減します。これにより、スピンドルの耐用年数が延長され、信頼性が向上します。
また、油冷システムの方が温度制御性能が優れている場合もあります。オイルは水よりも沸点が高いため、高温でも蒸発せずに動作できます。これにより、油冷却システムは高速および高出力の加工用途により適したものになります。
ただし、油冷却システムにはいくつかの欠点もあります。一般にオイルの価格は水の価格よりも高く、性能を維持するには定期的な交換が必要です。さらに、油冷却システムは構造がより複雑であり、より正確な制御とメンテナンスが必要です。
3. 空冷システム
空冷システムは、空気を冷媒として使用してスピンドルを冷却します。通常、ファン、エアダクト、ヒートシンクで構成されます。ファンは、空気ダクトを通って、スピンドルに取り付けられたヒートシンク上に空気を送ります。空気がヒートシンクの上を通過する際、スピンドルからの熱を吸収して運び去ります。
空冷システムの主な利点は、そのシンプルさと低コストです。水冷や油冷のようなクーラントタンクやポンプ、熱交換器が不要です。これにより、空冷システムの設置とメンテナンスが容易になり、液体冷却剤を使用しないため、より環境にも優しいものになります。
しかし、空冷方式は水冷や油冷に比べて熱伝達効率が比較的低くなります。発熱が比較的小さい、低電力および低速の加工用途に適しています。高負荷の加工作業では、空冷システムがスピンドルの温度を効果的に制御できない場合があります。
当社の主軸冷却ソリューション
立形マシニングセンターのプロフェッショナルサプライヤーとして、当社はお客様のさまざまなニーズを満たすさまざまな主軸冷却システムを提供しています。当社の水冷システムは、効果的な熱放散を確保するために、高効率の熱交換器と信頼性の高いウォーター ポンプを使用して設計されています。また、冷却パイプの腐食やスケールを防止する水処理ソリューションも提供しています。
当社の油冷却システムには、高品質のオイルと高度なオイル循環制御システムが装備されています。このオイルは潤滑性と冷却性に優れており、スピンドルベアリングやその他のコンポーネントを効果的に保護します。
低電力加工要件を持つお客様にとって、当社の空冷システムはコスト効率の高い選択肢となります。当社は、空冷システムの熱伝達効率を最大化するようにエアダクトとヒートシンクを設計します。
標準の冷却システムに加えて、カスタマイズされたスピンドル冷却ソリューションも提供しています。当社は、お客様の機械加工プロセス、主軸仕様、環境条件の特定の要件に従って冷却システムを設計および製造できます。
関連製品

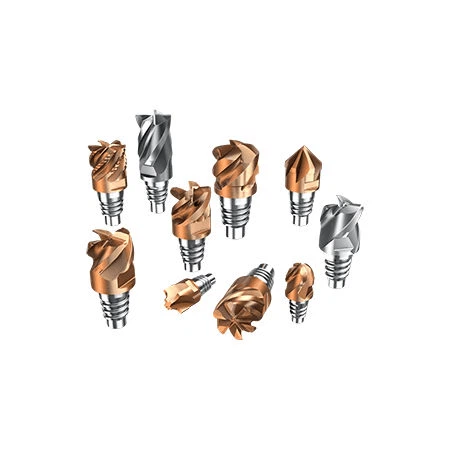

また、立形マシニング センターを補完する高品質の切削工具も幅広く提供しています。たとえば、私たちのヘッド交換式フライスフライス加工作業に柔軟性とコスト効率をもたらします。交換可能なヘッドにより、ツールを迅速に交換できるため、ダウンタイムが削減され、生産性が向上します。
私たちのヘッド交換式フライスインサート高性能フライス加工向けに設計されています。これらは高品質の素材で作られており、部品の切断効率と表面品質を向上させることができる高度な切断形状を備えています。
もう一つの製品は弊社のGME - UP300 高性能エンドミル。さまざまな材質や加工用途に適しており、高精度と長寿命を実現します。
結論
主軸冷却システムは立形マシニングセンターの重要な部分です。スピンドルの安定性と性能を維持し、部品の加工精度と品質を向上させ、装置の耐用年数を延ばす上で重要な役割を果たします。さまざまなタイプのスピンドル冷却システムにはそれぞれ利点と制限があり、冷却システムの選択は、スピンドルの出力、加工速度、環境条件などの加工プロセスの特定の要件によって異なります。
立形マシニングセンターのプロフェッショナルサプライヤーとして、当社はお客様に高品質の製品とソリューションを提供することに尽力しています。当社のスピンドル冷却システムと切削工具は、機械加工業界の多様なニーズを満たすように設計されています。当社製品にご興味がございましたら、立形マシニングセンタの主軸冷却システムについてご質問がございましたら、お気軽にご相談・調達交渉を承ります。
