横型フライスセンターのサプライヤーとして、これらの機械の温度制御要件を理解することは非常に重要です。温度制御は、横型フライスセンターの精度、性能、寿命を確保する上で重要な役割を果たします。このブログ投稿では、横型フライスセンターの温度制御要件のさまざまな側面を検討します。
温度管理の重要性
温度の変動は、加工作業の精度と品質に大きな影響を与える可能性があります。横型フライスセンターでは、切削工具、ワークピース、機械コンポーネントはすべて温度変化の影響を受けます。たとえば、熱膨張によりワークピースの寸法に誤差が生じ、部品の品質が低下する可能性があります。さらに、過剰な熱により工具の寿命が短くなり、工具が破損するリスクが高まる可能性があります。したがって、高精度加工を実現するには、安定した温度環境を維持することが重要です。
横型フライスセンターの温度に影響を与える要因
1. 切断工程
切断プロセス自体はかなりの量の熱を発生します。切削工具がワークと接触すると摩擦や変形が生じ、発熱が生じます。加工される材料の種類、切削速度、送り速度、切込み深さはすべて、発生する熱量に影響します。たとえば、ステンレス鋼やチタンなどの硬い材料を加工すると、アルミニウムなどの柔らかい材料に比べてより多くの熱が発生します。切削速度が速くなり、切込みが深くなると、発熱も増加します。
2. 機械部品
横型フライスセンター内のモーター、ベアリング、その他の可動部品は動作中に熱を発生します。スピンドルと軸を駆動する電気モーターは、電気エネルギーを機械エネルギーに変換する副産物として熱を生成します。回転軸を支えるベアリングも摩擦により発熱します。適切に管理されていない場合、これらのコンポーネントからの熱により熱膨張が発生し、機械の位置合わせや精度に影響を与える可能性があります。
3. 環境条件
加工環境の周囲温度と湿度は、横型フライス センターの温度に影響を与える可能性があります。高温多湿の環境では、機械の熱が放散されにくくなり、過熱する可能性があります。一方、寒い環境では、機械のコンポーネントが収縮し、クリアランスや公差に影響を与える可能性があります。
温度管理の要件
1. スピンドル温度
スピンドルは、横型フライスセンターの最も重要なコンポーネントの 1 つです。切削工具を保持し高速回転します。正確な加工には、安定した主軸温度を維持することが不可欠です。通常、スピンドル温度は狭い範囲内 (通常は ± 1 ～ 2 °C) に制御する必要があります。これは、スピンドルの周りに冷却剤を循環させて熱を除去するスピンドル冷却システムの使用によって実現できます。一部の高度なスピンドル冷却システムは、温度センサーを使用してスピンドル温度を監視し、それに応じて冷却剤の流量を調整します。
2. マシンベッドの温度
マシンベッドは、加工作業のための安定した基盤を提供します。機械ベッドの温度変化によりベッドが歪む可能性があり、軸のずれや加工精度の低下につながります。機械のベッド温度は、許容範囲 ± 2 ～ 3 °C で、できるだけ周囲温度に近づけて維持する必要があります。これは、熱補償システムを使用するか、マシンベッドに冷却システムを設置することによって実現できます。
3. 切削工具の温度
切削工具の温度を制御することは、工具の寿命を延ばし、加工品質を向上させるために非常に重要です。工具の温度が高すぎると、工具が急速に摩耗し、表面仕上げが悪くなり、寸法が不正確になる可能性があります。切削工具の温度を制御するには、切削液を使用するなど、さまざまな方法を使用できます。切削液は工具とワークピースの間の摩擦を減らすだけでなく、切削プロセス中に発生する熱を奪います。さらに、発熱を最小限に抑えるために、切削パラメータ (切削速度、送り速度、切込み深さ) を最適化する必要があります。
温度監視および制御システム
1. 温度センサー
温度センサーは、水平フライスセンター内のさまざまなコンポーネントの温度を監視するために使用されます。これらのセンサーは、スピンドル、機械ベッド、切削工具、その他の重要な部品に取り付けることができます。温度センサーによって収集されたデータは制御システムに送信され、制御システムは必要な温度を維持するために適切な措置を講じることができます。たとえば、スピンドル温度が設定制限を超えた場合、制御システムはスピンドル速度を下げるか、冷却剤の流量を増やすことができます。
2. 冷却システム
冷却システムは、横型フライスセンターの温度制御に不可欠な部分です。フラッドクーラントシステム、ミストクーラントシステム、スルースピンドルクーラントシステムなど、さまざまなタイプのクーラントシステムがあります。フラッドクーラントシステムは、切削領域をクーラントで満たし、熱と切りくずを除去します。ミストクーラントシステムは、切削領域にクーラントの細かい霧をスプレーし、冷却と潤滑を提供します。スルースピンドルクーラントシステムは、スピンドルを介して切削工具にクーラントを直接供給し、刃先での効率的な熱除去を保証します。
3. 熱補償システム
温度補償システムは、温度変化によって引き起こされる寸法変化を補正するために使用されます。これらのシステムは、数学的モデルを使用して、温度測定値に基づいて機械コンポーネントの熱膨張または熱収縮を予測します。その後、制御システムはそれに応じて機械の軸を調整し、必要な加工精度を維持します。
温度管理が生産性と品質に与える影響
横型フライスセンターの適切な温度制御により、生産性と品質が大幅に向上します。安定した温度を維持することで、機械は精度を犠牲にすることなく、より高い切削速度と送り速度で動作できます。これにより、加工時間が短縮され、生産性が向上します。さらに、一貫した温度管理により、製造される部品の寸法精度と表面仕上げが確実に高くなり、再加工の必要性が減り、製品全体の品質が向上します。
関連製品とその温度要件
横型ミーリングセンター以外にも、次のような関連製品も提供しています。T - スロットフライスインサート。これらのインサートはフライス加工で使用され、特定の温度要件もあります。これらのチップの切削性能と寿命を維持するには、高温耐性が不可欠です。
もございます。ガントリーマシニングセンター GMM-5028 ムービングマシニングセンター大型マシニングセンタです。横型フライスセンターと同様に、正確な動作には温度管理が重要です。門型マシニングセンタは大型であるため熱変形を受けやすく、厳密な温度管理が必要です。

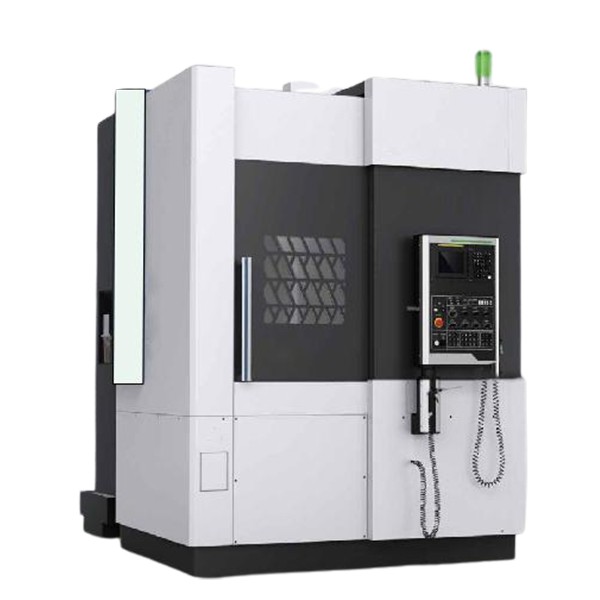

当社のポートフォリオのもう 1 つの製品は、CNC立型旋盤 GMLC-500。この立形旋盤では旋削加工の精度を確保するために温度管理も重要です。高品質な加工を実現するには、主軸やチャックなどの部品を安定した温度に保つ必要があります。
結論
温度制御は、横型フライスセンターを操作する上で重要な要素です。温度に影響を与える要因を理解し、適切な温度制御要件を実装し、高度な監視および制御システムを使用することで、機械の精度、性能、寿命を保証できます。横型フライスセンターおよび関連製品のサプライヤーとして、当社はお客様の温度管理ニーズを満たす高品質のソリューションを提供することに尽力しています。
