旋盤機械加工や金属加工に欠かせない設備であり、材料の成形に有効であると広く評価されています。
一般に、旋盤はワークピースを保持し、切削工具に対してワークピースを回転させて、ワークピースに詳細と寸法を与えます。
旋盤は、投影を作成し、さまざまな部品を製造できる多用途ツールです。作業の精度は、オペレータのスキルと使用する旋盤の種類によって異なります。
旋盤の重要性
製造業および金属加工業界では、旋盤に匹敵する機械はありません。ねじ、シャフト、プーリーなどの複数の円筒形製品を高い精度と速度で生成するために必要な柔軟性が得られます。
旋盤は生産ラインを加速し、労働力を最小限に抑え、製造部品の信頼性を向上させます。金属からプラスチックまでさまざまな素材に対応しており、今日の工業生産の中核となっています。
そのため、旋盤の基本コンポーネントを知ることは、ユーザーが旋盤とその仕組みについて学ぶのに役立ちますが、旋盤が損傷した場合に修理するには専門家のアドバイスが必要です。
旋盤の基本コンポーネント
旋盤の重要なコンポーネントを理解することは、これらの多用途ツールがどのように動作するかを理解するための鍵となります。
ヘッドストック:主軸台は旋盤の機能に不可欠な部品であり、旋盤の機能に不可欠な役割を果たします。これには、製品の製造に使用されるワークピースを保持して回転させるスピンドルが含まれています。主軸台は機械加工に必要な駆動力と主軸速度を提供するため、この部品は非常に重要です。
心押し台:主軸台の反対側に位置する心押し台は、ワークピースの負荷端をサポートするのに役立ちます。ベッドに沿って調整できるため、さまざまな寸法のワークピースを加工できます。これは、ワークの中央で複雑な操作を実行する場合に特に重要です。
ベッド：旋盤のベッドは主軸台、心押し台、キャリッジを支える頑丈な構造です。機械の使用時にかかる応力を軽減できる高強度の素材を使用して作られたベッドは、組み立て後も固定された状態を保つために他のすべての部品を平面にしてサポートします。
キャリッジ: キャリッジは、切削工具を支持し、ワークの方向にガイドする機械の一部です。上向きおよび横送り動作を実行でき、ツールがワークピースを必要な寸法に成形およびサイズ設定するのに役立ちます。
工具ポスト:刃物台は、切削工具を安定させるためのクランプ ベースを提供するキャリッジ部材です。これにより、動作中に工具が安定した状態に保たれ、調整が可能になり、ワークピースの正確な切断を実現するために適切な位置に保たれます。
旋盤の種類: 詳細な調査
機械加工では、特定の旋盤機械の違いを知ることは、状況に応じて賢明な決定を意味します。
エンジン旋盤
エンジン旋盤はすべてのタイプの旋盤の中で最大であり、高速で回転してさまざまな作業を実行できるようによく構築されています。
一般に、ある程度の精度を得るために、機械工の手動操作では重いベッド装置、主軸台、心押し台、およびキャリッジが使用されます。
この多用途性は、金属やプラスチックを含むあらゆる材料を加工できることからも明らかであり、多目的機械となっています。エンジン旋盤は、旋削、ねじ切り、フェーシング加工における多用途性で特に高く評価されています。
タレット旋盤
タレット旋盤は、生産ラインの生産プロセスを最適化するために開発されました。その重要な特徴は、回転して複数の切削工具の位置決めを可能にする工具ホルダーであるタレットです。
この設定により、ツールの交換に費やされる時間が大幅に短縮され、それによって相互作業の継続性が向上します。
これらは、セットアップ時間を迅速に短縮し、複雑な部品を迅速に完成させることができるため、大量生産シナリオで特に役立ちます。
そのため、特に自動車産業や航空宇宙産業など、大量生産が特徴的な産業では不可欠なものとなっています。
工具室旋盤
ツールルーム旋盤は精密部品の旋削に使用され、その精度は生産旋盤よりも信頼できます。これらの旋盤は制御精度が向上しており、非常に正確な作業を可能にする一連の付属品が備わっています。
そのため、薄い部分、金型や金型などの小さな部品、精密工具の作成に適しています。
CNC旋盤
CNC (Computer Numerical Control) 旋盤は、新世代の機械加工製品を構成します。コンピューターによってあらかじめプログラムされた組織を使って物理的に動作を制御することで動作します。
これらの機械は最も正確で再現性が高いため、生産の品質と時間が向上します。
CNC 旋盤は人間の介入をほとんど必要としないため、精巧な機械を必要とする大規模生産に最適です。
プロトタイプは複雑に見えますが、一貫性のある詳細な設計を迅速に描くことができ、現代の工業生産における安定した基盤となるため、これは望ましいことです。
キャプスタン旋盤
タレット旋盤と同様に、キャプスタン旋盤は繰り返し作業用に設計されていますが、数量ははるかに少ないです。これらの機械には、一度に複数のツールを掴むことができるキャプスタンホイールが装備されており、少量の在庫作業に最適です。
これらは、特にネジ、ボルト、ファスナーなどの断続的な小型部品の生産を効率的に削減します。
それにもかかわらず、最も頻繁にセットアップして迅速に作業できる能力は、それほど大量ではない小さな破片を製造する業界にとって役立ちます。
卓上旋盤
卓上旋盤は小型で操作性が良く、軽作業向けに開発された旋盤です。コンパクトな設計のため、住宅所有者や小規模産業に最適で、複数の部品の正確な作業が可能です。
卓上旋盤は小さいかもしれませんが、複数の材料を細部まで加工するのに便利で、カスタム作業、修理作業、さらには学習機関にも最適です。
シンプルさと効率性を重視して設計されているため、機械加工の初心者に適しており、小規模な機能のスキル開発にも役立ちます。
立形旋盤と横形旋盤：その違いと用途を理解する
立型旋盤と横型旋盤の 2 種類の旋盤は、その動作方法がかなり特殊です。このような違いを理解することは、目的のタスクに適したマシンを選択するプロセスにおいて重要です。
立型旋盤:
A 立旋盤または、立型旋盤 (VTL) は、主軸が垂直に立っているように作られた機械です。この構成により、ワークを回転テーブル上に水平面で固定することができる。
切削工具は垂直方向に動くため、操作にほとんど力を必要とせず、大量の作業に適しています。
操作と利点:
手術：立型旋盤で,ワークは、加工されるワークピースを準備したチャックを含む開口部を備えたテーブルに固定されます。一方、切削加工中の工具が上から近づいてきます。このような配置により、重く大きな部品に対して優れた安定性とバランスが得られます。
アプリケーション: 製品の大径部分を加工する場合は、通常、立型旋盤が好まれます。これは、航空、自動車、エネルギー製造業界にも当てはまります。タービンブレード、ハウジング、大型ホイール、重量ギアなどの大型部品の製造に使用されます。
利点: 立旋盤の主な利点は、大きくて重いワークピースを処理できることです。また、ワークピースへの重力の影響も軽減され、構造の滑らかな形状にプラスとなります。また、シンプルなデザインにより作業エリアへのアクセスが容易になり、ワークの搬入出が容易に行えます。

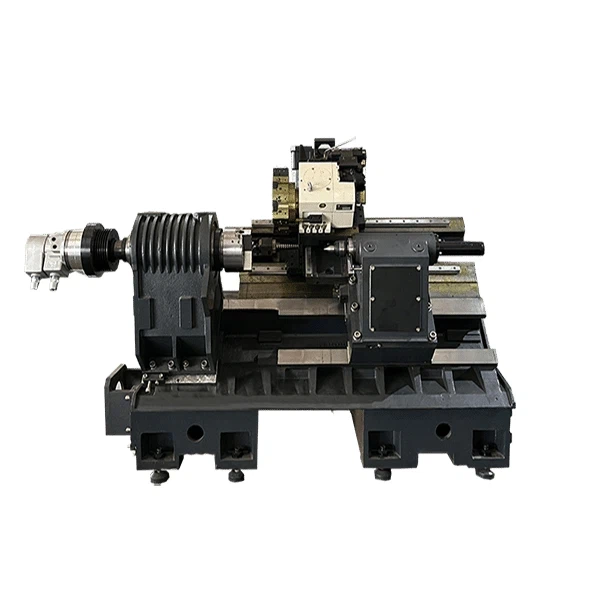

横型旋盤:
これらは横型旋盤水平位置のスピンドル付き。このタイプは、柔軟性が高いため、幅広い材料やさまざまな部品を使用することが一般的です。
操作と利点:
手術: 横型旋盤、ラベリング旋盤とも呼ばれ、ワークピースがセンターまたはチャックの間に保持され、水平軸上で回転します。この切削工具はワークピースの長さと幅に沿って移動するため、円筒状の製品の製造に適しています。
アプリケーション:横型旋盤は汎用性が高いため、さまざまな業界で広く使用されています。シャフト、ロッド、チューブ、その他の精巧な形状などの拡張製品を、さまざまな旋削操作で製造できます。
利点:横型旋盤は、基本的な旋削からねじ切り、溝入れまで、さまざまな作業を実行できる汎用性の高い機械です。長尺ワークを処理できるため、金属加工、木工、製造業に不可欠です。
旋盤の具体的な用途
旋盤の特定の用途と主な操作により、旋盤の有用性と製造プロセスとの関連性が明らかになります。
旋削および端面加工の操作
旋削中、ワークピースは軸の周りを回転し、固定切削工具は主に外面から材料を除去して円筒を形成します。これらは、旋盤で実行されるすべての作業の最初のものです。
このプロセスは、一貫したシームレスな表面を生成する可能性があり、シャフト、ロッド、および丸い構造を製造する際に重要です。
突切り・溝入れ加工
突切りと溝入れは、切削の 2 つの重要なサブ操作です。オールオフは、完成した形状と一部を残りの部分から切り離すのと同様に、部分を他の部分から分離します。
特定の分割ツールを使用すると、ほつれがほとんどまたはまったくなく、きれいなカットが可能になります。溝入れや突切り加工では、ワークにくぼみを作ります。ただし、前者は後者とは異なり、特にシール、O リング、その他の部品を収容する場合、溝が非常に重要であることがよくあります。
ローレット加工とねじ切り加工
ローレット加工やねじ切りなどの追加処理により、機械加工プロセスを受ける部品に機能性とグリップ力が追加されます。
ローレット加工は、ローレット加工ツールを使用して、ワークピースの表面に粗い縞模様を作成します。この操作は、たとえばツール ハンドルにグリップを作成する必要がある場合に便利です。
穴あけとボーリング
前述したように、穴あけとボーリングは、ワークピース内に穴を開けたり機械加工したりする重要なプロセスです。旋盤での穴あけ加工は、スピンドル軸に達することが予想されるドリルを使用して新しい穴を作成します。
穴あけは、部品に穴を開けるための単純ですが重要なプロセスです。一方、ボーリングは既存の穴を広げたり微調整したりして、サイズと精度を向上させるために使用されます。
まとめ
さまざまな種類の旋盤とその用途を理解することは、作業効率を向上させ、製造の生産性を高め、高品質の完成品を実現するために非常に重要です。
従来の固体エンジン旋盤からコンピュータ数値制御旋盤まで、各タイプはさまざまな業界で普及している特定のアプリケーションの実現に役立ちます。
先進的で安価な機械の提供を目的とした当社の競争力のある CNC ソリューションは、台湾や日本の価格と比較して 95-120% の効率能力を備えています。ぜひ当社の Web サイトにアクセスして、CNC 品質の新しい定義を探索してください。
