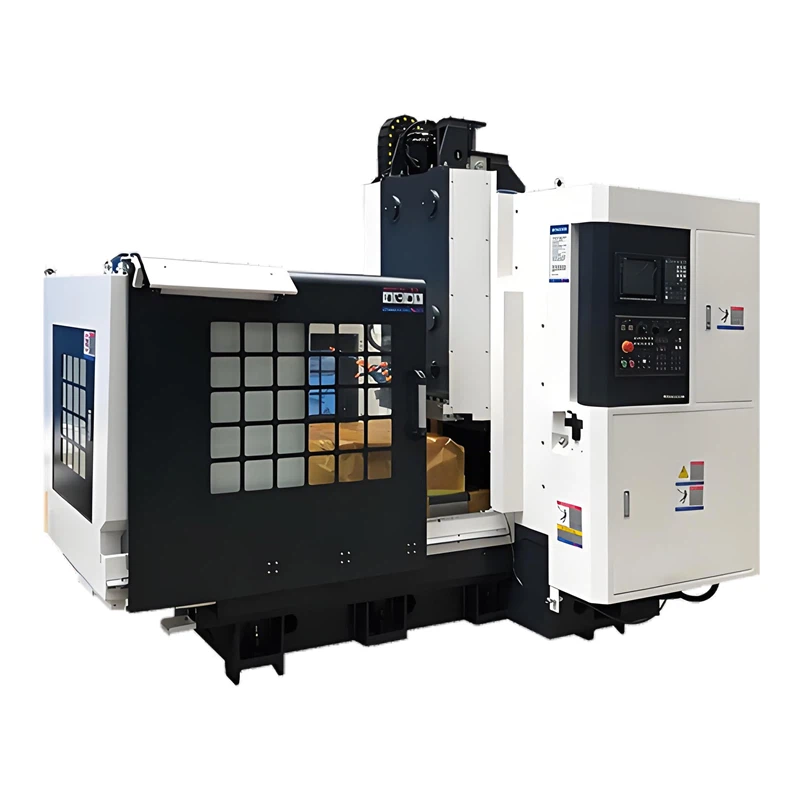

垂直マシンの説明
最先端のCNCシャベルマシン垂直機械加工センターでの精度と効率を体験してください。頑丈な運用のために設計されたこのマシンは、産業の強さと精度の縮図です。堅牢な構造と高度なCNCテクノロジーにより、複雑な機械加工タスクで比類のないパフォーマンスを提供します。 CNC Shovel Machine Vertical Machining Centerには、プログラミングと操作を簡素化するユーザーフレンドリーな制御システムが装備されており、迅速なセットアップと切り替え時間が可能になります。マシンの大規模な作業エンベロープには、幅広い部品が収容されているため、あらゆる製造施設に多用の追加になります。
高効率
特別なマルチステーションフィクスチャ：少なくとも2つの取り付けシートがシャベルシートの底に固定されており、各取り付けシートのシャベルブレードは、シャベルテーブルに固定されたワークピースをシャベルで固定し、シャベルブレードは一度にシャベルで入手できます。複数のヒートシンクは、ヒートシンクの加工効率を大幅に改善します。
高精度
ブレードシート、ブレードコンポーネント、スライドテーブル、およびサポートコンポーネントは、軽くてポータブルになるように設計されており、動きの難しさを軽減し、動きの精度を向上させます。金属部品のシャベルの加工精度を確保します。
高設定
三菱E80 CNCシステム、1：3の還元剤を備えたHG303モーター、高トルク。日本THK直径50mmのリードボールスクリュー、45幅のローラーリニアガイドウェイ。工作機械には、Schneider Electric、日本のshowaオイルポンプ潤滑システム、SMC空気圧コンポーネントなどの名前ブランドコンポーネントが装備されています。
アプリケーション業界
カスタマイズされたGMCP-835パラメーター
|
モデル |
GMCP-835 |
||
|
主題 |
仕様 |
ユニット |
|
|
旅行 |
x/y/z軸 |
mm |
800/4508 |
|
作業テーブルに鼻の紡糸 |
mm |
200-700 |
|
|
スピンドル中心から列 |
mm |
740 |
|
|
三軸ガイドウェイ |
/ |
ローラー線形ガイドウェイ |
|
|
WorkTable |
ワークテーブルサイズ（l*w） |
mm |
800X700 |
|
最大テーブル負荷 |
kg |
1000 |
|
|
カウンタートップボルトホール |
mm |
/ |
|
|
t-slot |
mm |
5-18x120 |
|
|
ワークテーブルインデックス |
/ |
/ |
|
|
スピンドル |
スピンドルテーパー |
タイプ |
/ |
|
スピンドル速度 |
RPM |
/ |
|
|
スピンドルドライブタイプ |
/ |
組み込み |
|
|
フィードレート |
ラピッドトラバース（x/y/z） |
m/min |
10/10 |
|
フィードレートの切断（x/y/z） |
m/min |
10 |
|
|
ツールチェンジャー |
自動ツールチェンジャー |
/ |
/ |
|
モーター |
スピンドルモーター |
KW |
/ |
|
三軸サーボモーター |
KW |
3.0/3.0/3.0 |
|
|
正確さ |
正確さ |
mm |
±0.005 |
|
再現性 |
mm |
±0.003 |
|
|
必要な電源 |
電力要件 |
KVA |
10 |
|
空気圧の要件 |
kg/cm² |
6^8 |
|
|
その他 |
外部寸法（l*w*h） |
mm |
3000*2500*2300 |
|
総重量 |
t |
5 |
|
標準アクセサリー
|
安全ドア |
デュアルLED作業ライト |
スピンドルノーズエアブロー |
自動潤滑システム |
|
電気キャビネットの熱交換 |
LED 3カラー警告灯 |
レベリングボルトとパッド |
完全なエンクロージャーガード |
|
クーラントタンクとチップトレイ |
エアガン |
クーラントガン |
M30オートオフ |
オプション
|
光学線形スケール |
ツール破損システム |
オイルミストコレクター |
CTS |
|
オイルスキマー |
ワークとツールプローブ |
アームタイプツールチェンジャー |
